Osnovna komponenta bankomata je modul za izdavanje novčanica, koji je automatski uređaj koji integriše elektroniku i mašine.
Struktura modula za izdavanje bankomata
Modul za izdavanje novčanica bankomata generalno se sastoji od dva funkcionalna modula: gornji i donji sloj: gornji sloj je modul za provjeru novčanica, isporuku novčanica i vraćanje otpada; donji sloj je kutija za novčanice i modul za iskopavanje novčanica (sastavljen od 1~4 jedinice sa istom strukturom). Strukturni dijagram je prikazan na slici 1.
Provjera i funkcija modula novčanica iskopava se modulom novčanica svake novčanice za visinu, debljinu i nagib, upravljanjem sorterom do nekvalifikovanih novčanica u kutiju za otpatke, i kvalifikovanih novčanica u hrpu, na kraju od strane manipulatora gotovinom naslagati bilješke u bilješke, dovršiti operaciju bilješke. Ako kupac ne podigne novac tokom vremena, uzmite novčanicu nazad i stavite je u kutiju za vraćanje.
Funkcija modula za iskopavanje novčanica je postavljanje kutije za novčanice i iskopavanje novčanica iz kutije za novčanice jednu po jednu prema uputstvu. Postoje dva načina za iskopavanje novčanica: usisavanje nota i trenje iz novčanica. Ove dvije metode imaju svoje prednosti. Vakuumska apsorpcija novčanica je precizna i pouzdana, laka za održavanje, ali je brzina izdavanja novčanica spora (1~2 komada u sekundi), trenutno koriste samo NCR kompanije. Prednost tehnologije frikcionog izdavanja novčanica je što je brzina izdavanja novčanica velika (5~7 komada/s), što je usvojila većina proizvođača bankomata.
Hardversko projektovanje upravljačkog sistema ATM note modula

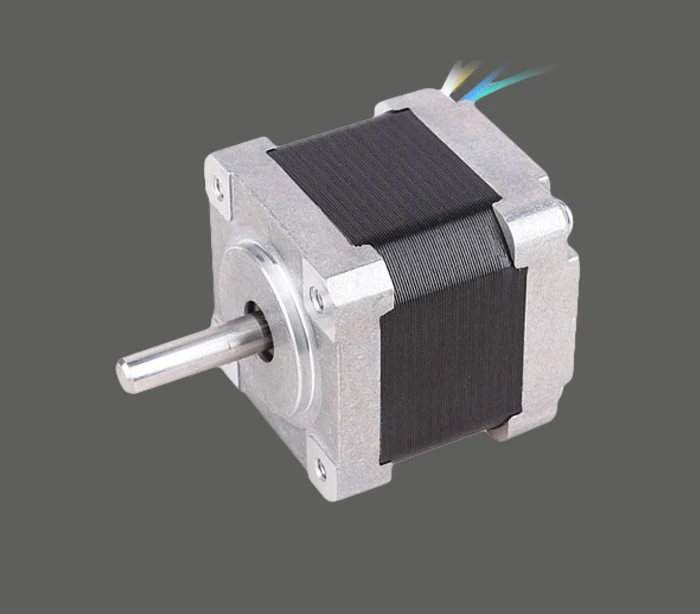

Glavna funkcija čitavog kontrolnog sistema je da pokreće elektromagnetni ventil, jednosmjerni, dvosmjerni motor i koračni motor, da realizuje djelovanje svih mehaničkih dijelova cijelog notnog modula, te unos količine prekidača (kao što su fotosenzor, mikro prekidač, visoka i niska električna jednaka) i različiti fizički parametri mjernog kruga DC naponskog signala (kao što je pojedinačna, naslagana debljina novčanica), prema rezultatima ispitivanja pravovremeno prilagodite mehaničke dijelove, kako biste osigurali ispravan, siguran i stabilan rad u procesu kupaca . Istovremeno, kada se greška dogodi tokom procesa rada, može snimiti stanje greške, dati šifru greške i izvršiti odgovarajuću obradu kvara, kako bi pružio tačne referentne podatke za osoblje za održavanje.
