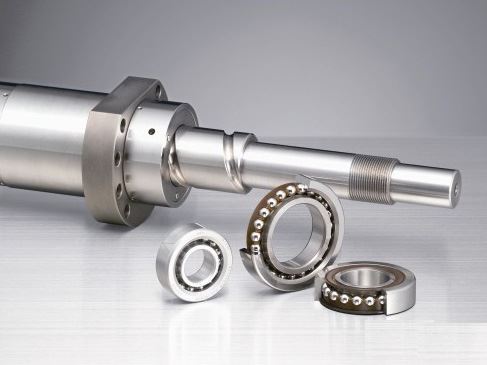

Analiza selekcije ležajeva mašinskih alata
Drugo, izbor ležajeva rotirajućeg stola
Rotacijski sto koji se obično koristi u CNC alatima ima tablu indeksiranja i CNC rotacioni sto. Prilikom obrade određenih delova CNC alatnih mašina, pored kretanja linearnog prenosa tri koordinatne ose X, Y i Z, ponekad postoji potreba za kružnim kretanjem oko tri koordinatne ose X, Y i Z, odnosno A, B, C osa. Rotacioni sto CNC-a se može koristiti za postizanje kružnog kretanja, pored kretanja indeksiranja. Funkcija tabele indeksiranja je samo da promeni površinu radnog predmeta i može se koristiti zajedno sa automatskim uređajem za promenu alata da bi se realizovala višestruka instalacija nekoliko površina u jednoj instalaciji radnog predmeta, čime se značajno poboljšava radna efikasnost. Oblik CNC pločica i tabela indeksiranja nisu mnogo različiti, ali u strukturi postoji niz funkcija. S obzirom da CNC rotacioni sto može ostvariti kretanje feed-a, on ima puno zajedničkog sa mehanizmom pogona pogona CNC mašine. Razlika je u tome što pogon mehanizam ostvaruje pokretanje linijskog feed-a, a rotacioni sto CNC ostvaruje kružno kretanje.
Rotacioni sto se široko primenjuje u različitim CNC glodalicama, lučnim mašinama, različitim vertikalnim vozilima i vertikalnim glodalicama. Osim što zahtijeva da rotacioni sto može izdržati težinu radnog komada, neophodno je osigurati tačnost rotacije pod opterećenjem. Ležaj rotirajućeg stola, kao ključna komponenta rotacionog stola, ne samo da ima visoku nosivost tokom rada gramofona, već takođe mora imati visoku preciznost rotacije, visoku mogućnost sprečavanja prevrtanja i veliku brzinu rotacije.
2.1 Vreteni kuglični ležaj + cilindrični valjkasti ležaj
Vučni kuglični ležajevi mogu izdržati određene aksijalne sile, tako da ležišta uglavnom koriste težinu radnog predmeta; Cilindrični valjkasti ležajevi se uglavnom koriste za radijalno pozicioniranje i eksterne radijalne sile (kao što su sila rezanja, sila mlevenja itd.). Ovaj tip dizajna se široko koristi i relativno jeftin. S obzirom da je loptasta potisna točka nosivog točka, njegova aksijalna nosivost je relativno ograničena i uglavnom se koristi za rotacioni sto malih ili srednjih alatnih alata. Pored toga, teško je podmazivanje loptaste lopte.
2.2 hidrostatički ležaj + precizni cilindrični valjkasti ležaj
Hidrostatički ležaj je klizni ležaj koji isporučuje pritisnuto ulje spolja i uspostavlja statičku masu uljnog filma u ležištu radi postizanja podmazivanja. Hidrostatski ležaj uvek radi pod podmazivanje od početka do zaustavljanja, tako da nema habanja, dugog vijeka trajanja i niske startne moći. Osim toga, ležište ima i prednosti visoke preciznosti rotacije, velike otpornosti na uljane filmove i može potisnuti oscilaciju nafte. Precizni cilindrični valjkasti ležajevi imaju dobar radijalni nosivost, a preciznost rotirajućeg stola može se garantovati zbog upotrebe preciznih ležajeva. Rotacioni sto dizajniran sa ovim tipom može izdržati visoke aksijalne sile. Neki radni predmeti teže više od 200t i gramofon ima prečnik od više od 10m. Međutim, ovaj tip dizajna takođe ima neke nedostatke. Pošto hidrostatički ležaj mora biti isporučen sa posebnim sistemom za snabdevanje ulja za napajanje pritisnog ulja, održavanje je komplikovano i trošak je relativno visok.
2.3 pređeni valjkasti ležaj
Cross ležajevi se obično koriste na gramofonima. Prekidani valjkasti ležajevi karakterišu dva trkača u ležištu i dva reda valjaka raspoređenih u nizu. U poređenju sa tradicionalnim kombinacijom ležišta + radijalno centriranje ležaja, ležište je kompaktno i kompaktno, i pojednostavljuje dizajn radnog stola, čime se smanjuje trošak rotora. Zahvaljujući optimizovanom preloadu, ležajevi su vrlo kruti i zagarantovana je rigidnost i preciznost kupole. Zahvaljujući dizajnu dvorednog unakrsnog valjka, efektivni raspon ležišta može se značajno poboljšati, tako da ovaj tip ležajeva ima veliki anti-prevrnuti moment. U unakrsnom valjkom, podijeljen je na dva tipa: prvi je cilindrični krstasti valjkasti ležaj, a drugi je konusni ležaj sa unakrsnim valjcima. Generalno, cilindrični unakrsni valjkasti ležaji su jeftiniji od konusnih ukrštenih valjkastih ležajeva i pogodni su za upotrebu u gramofonskim aplikacijama gdje je brzina rotacije relativno nizak. Konični valjkasti ležajevi koriste čisto valjani dizajn konusnih valjaka za visoku tačnost rada i brzinu. Jaka, smanjivanje prednosti dužine vratila i troškova obrade. Prekidani valjkasti ležajevi su pogodni za sve vrste vertikalnih ili horizontalnih mašina za bušenje, kao i vertikalno brušenje, vertikalno okretanje i velike mašine za glodanje.
Ukratko, u cilju izbora odgovarajuće veličine i vrste ležišta, neophodno je sveobuhvatno razmotriti različite uslove rada, kao što su radna brzina, podmazivanje, vrsta instalacije, čvrstoća vretena, tačnost i drugi zahtevi. Što se tiče ležajeva, performanse ležajeva mogu se u potpunosti iskoristiti samo u potpunosti sagledavanje njegovih karakteristika dizajna i prednosti i mana. Kao ključna komponenta vretena mašine i gramofona, ležaj igra odlučujuću ulogu u performansama mašinske alatke.
